SRTI型正折流T型過濾器
訂貨參數
1、公稱直徑：DN50（2”）~DN600(24”)；
2、閥體材質：碳鋼、不銹鋼、雙相鋼等；
3、濾芯材質：不銹鋼、雙相鋼等；
4、過濾精度：建議小于200目（74um）；
5、介質名稱、流量要求、操作壓力、操作溫度、壓降要求；
6、連接方式：對焊連接、法蘭連接（要提供相應標準）；

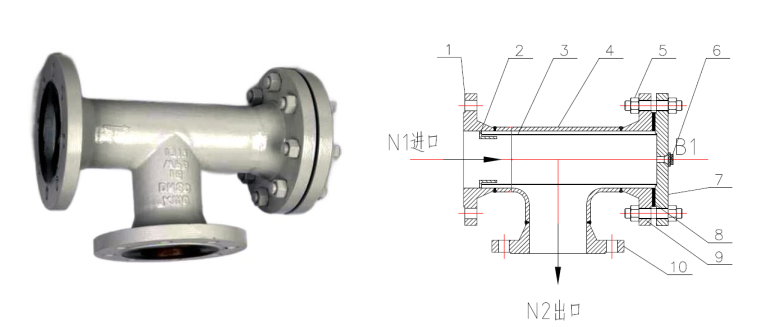

SRTIF型法蘭連接正折流T型過濾器
部件說明：1、進口法蘭；2、斜度板；3、濾芯；4、閥體；5、緊固件；6、排污口；·7、盲板；8、墊片；9、中部法蘭；10、出口法蘭；

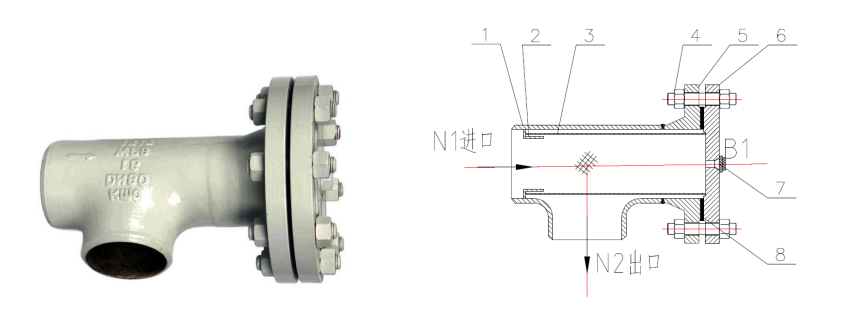

SRTIW型對焊連接正折流T型過濾器
部件說明：
1、閥體；2、斜度板；3、濾芯；4、緊固件；5、中部法蘭；6、盲板；7、排污口；8、墊片；
一、產品簡介
SRTI型正折流T型過濾器屬于管道粗過濾器，可用于液體、氣體或其他介質大顆粒物過濾。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。
當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
二、產品優勢
1、SRTI型正折流T型過濾器采用焊接工藝制造，標準無縫三通和對焊法蘭焊接而成；
2、折流式T型過濾器一般安裝于管道直角處，具有占地小、清洗方便，節省費用等特點；
3、T型過濾器閥體進行滾砂處理，碳鋼材質需兩遍底漆+面漆；
4、包裝統一采用標準木箱。
三、安裝注意事項
按照過濾器筒體上面的箭頭方向安裝；

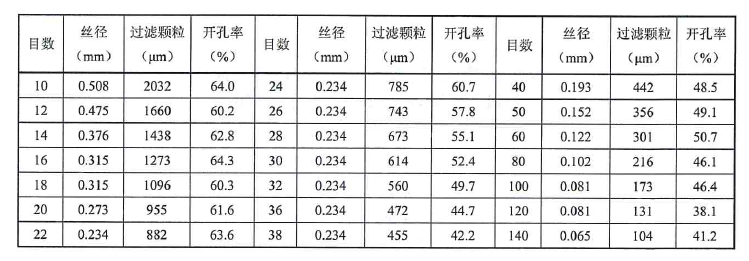

四、常見金屬絲網參數表
五、T型過濾器的壓力降值
*單位：Pa。
六、產品涉及的相關規范
? SH/T 3411-2017---------《石油化工泵用過濾器選用、檢驗及驗收規范》
? HG/T21637-2011--------《化工管道過濾器系列》
? GB/T5330-2003----------《工業用金屬絲編織方孔篩網》
? GB/T14382-2008---------《管道用三通過濾器》
? SH/T3059-2012-----------《石油化工管道設計器材選用規范》
