SRYII型焊制Y型過濾器
訂貨參數
1、公稱直徑：DN15（1/2”）~DN1500(60”)；
2、閥體材質：碳鋼、不銹鋼、雙相鋼等；
3、濾芯材質：不銹鋼、雙相鋼等；
4、過濾精度：建議小于200目（74um）；
5、介質名稱、流量要求、操作壓力、操作溫度、壓降要求；
6、連接方式：對焊連接、法蘭連接（要提供相應標準）；

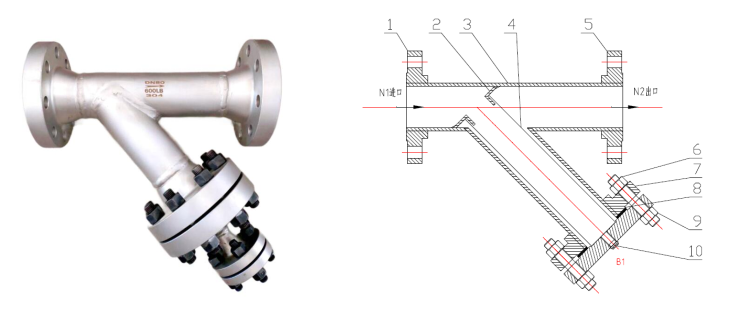

SRYIIF型法蘭連接焊制Y型過濾器
部件說明：1、進口法蘭；2、斜度板；3、閥體；4、濾芯；5、出口法蘭；6、緊固件；7、中部法蘭；8、墊片；9、盲板；10、排污口；

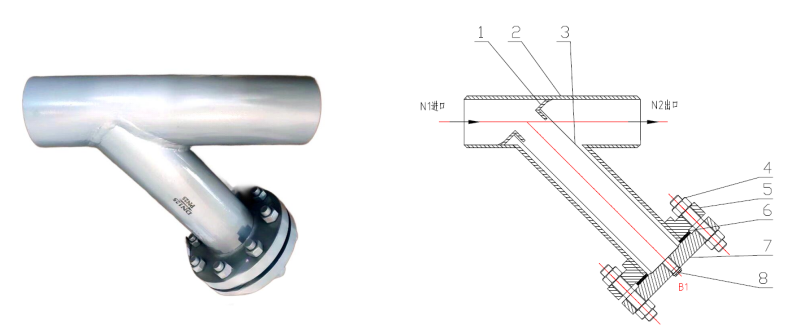

SRYIIW型對焊連接焊制Y型過濾器
部件說明：1、斜度板；2、閥體；3、濾芯；4、緊固件；5、中部法蘭；6、墊片；7、盲板；8、排污口；
一、產品簡介
SRYII型焊制Y型過濾器屬于管道粗過濾器，可用于液體、氣體或其他介質大顆粒物過濾。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。
當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
二、產品優勢
1、SRYII型焊制Y型過濾器采用焊接工藝制造，流體進入過濾器流速平穩，壓降低；
2、過濾器安裝維修簡單，清洗過濾網方便；
3、Y型過濾器閥體進行滾砂處理，碳鋼材質需兩遍底漆+面漆；
4、包裝統一采用標準木箱。
三、安裝注意事項
1、蒸汽或氣體管道：濾網朝水平方向；
2、液體管道：濾網朝下安裝；
3、垂直安裝：根據過濾器安裝指向。

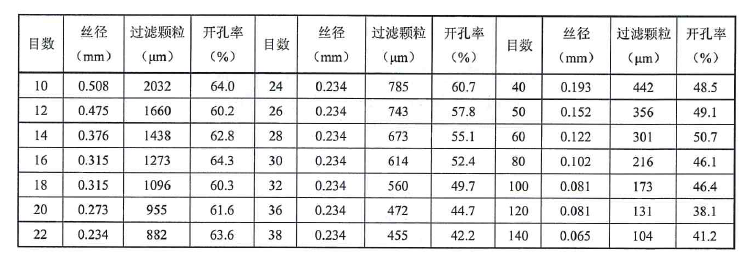

四、常見金屬絲網參數表

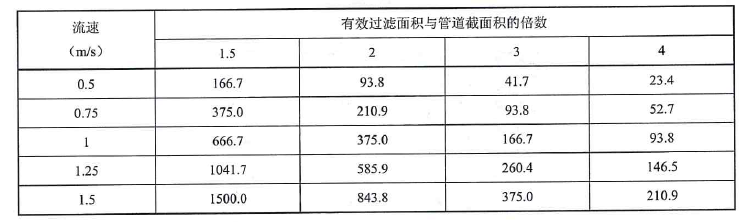

五、Y型過濾器的壓力降值
*單位：Pa。
六、產品涉及的相關規范
? SH/T 3411-2017---------《石油化工泵用過濾器選用、檢驗及驗收規范》
? HG/T21637-2011--------《化工管道過濾器系列》
? GB/T5330-2003----------《工業用金屬絲編織方孔篩網》
? GB/T14382-2008---------《管道用三通過濾器》
? SH/T3059-2012-----------《石油化工管道設計器材選用規范》
