ADZHQ-B-3型抽屜式阻火器
訂貨參數
1、公稱直徑：DN25（1”）~DN300(12”)；
2、閥體材質：鋁合金、鑄鋼、不銹鋼；
3、阻火板材質：不銹鋼、HASTELLOY等；
4、介質分組：IIA、IIB、IIC等；
5、介質名稱、流量要求、操作壓力、操作溫度、壓降要求；
6、連接方式：法蘭連接（要提供相應標準）；

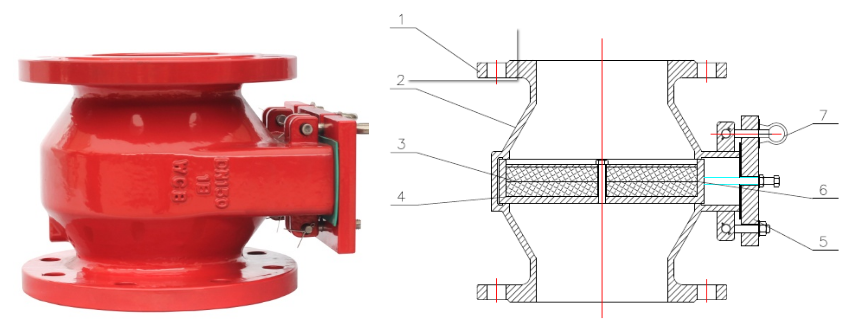

部件說明：
1、連接法蘭；2、閥體；3、波紋阻火板；4、固定板；5、阻火匣門蓋；6、阻火匣；7、快開螺栓；
一、產品簡介
ADZHQ-B-3型抽屜式阻火器是一種用于常壓儲罐頂部用來阻止易燃氣體、液體蒸汽的火焰蔓延和防止回火而引起爆燃的安全裝置。
ADZHQ-B-3型抽屜式阻火器為鑄造工藝，筒體直徑大，壓降小，可靠性高，拆卸方便。經常和呼吸閥、彎管以及防雨帽配套。
二、工作原理

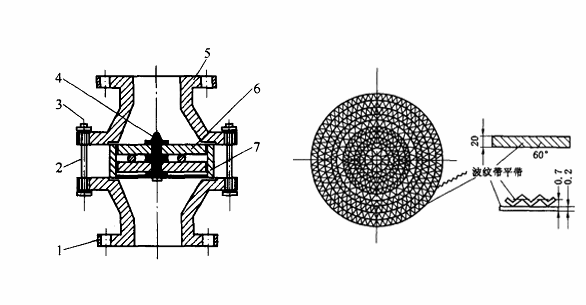

ADZHQ-B-3型抽屜式阻火器的核心是波紋阻火板，由一種能夠通過氣體的、具有許多細小通道或者縫隙的不銹鋼材料所組成。要求波紋阻火板的縫隙或通道盡量小，因而當火焰進入阻火器后，被阻火元件分成許多細小的火焰流，由于傳熱作用（氣體被冷卻）和器壁效應，火焰流猝滅。
三、氣體類型和阻火間隙參照數據表
四、產品優勢
1、根據客戶所提供數據表以及使用工況，提供專業的阻火器計算書以及CAD圖紙；
2、艾迪已取得阻火器IIA以及專利證書；
3、阻火器元件采用不銹鋼波紋阻火板，具有結構緊湊，通流量大，壓降小，可靠性高的優點；
4、碳鋼閥體內外噴涂防銹底漆，外層噴涂環氧面漆；不銹鋼閥體進行滾砂處理；
5、包裝統一采用標準木箱。
五、產品涉及的相關規范
? SH/T 3413-2019 ---《石油化工石油氣管道阻火器選用檢驗及驗收》
? GB5908-2005--------《石油儲罐阻火器》
? ISO16852-2016-------《國際阻火器測試標準》
? GB/T13347-2010 ----《石油氣體管道阻火器》
? GB5908-2005--------《石油儲罐阻火器》
? HG/T20570-95-------《工藝系統工程設計技術規范》
