一、產品簡介
SQS型汽水混合器是我公司開發研制的新型節能環保產品，它是利用蒸汽與水直接混合將水加熱，具有低噪聲、無振動、熱交換效率高、節省能源等特點，被廣泛地使用在生活、生產用熱水采暖和熱力除氧等系統中。長期運行實踐證明，該產品使用效果良好，尤其經過我公司為用戶配套供應大小頭、各種閥門、儀表、水泵、溫控器等后，給用戶帶來極大的方便，同時保障了系統的正常運行。
二、結構及工作原理
汽水混合器主要由噴管、殼體、網板等部分組成。被加熱水通過呈拉伐爾狀的噴管時，蒸氣從汽水混合器噴管外側通過管壁上許多斜向小噴頭噴入水中，兩者在高速流動中瞬間良好混合，以達到加熱的目的。調節蒸氣側閥門，就可得到所需溫度的熱水。
三、選型參考
SQS型汽水混合器可用于空調采暖、衛生熱水的加熱系統，根據實際水流量的蒸汽耗量選用加熱器。
1、混合器未通入蒸汽時，額定流量下，水頭損失為5mH2O，通入蒸汽后，水頭損失可按1mH2O考慮;
2、蒸汽壓力大于水壓0.05MPa以上；
3、混合器用于生活熱水系統時應設置中間水箱，不能直接進入淋浴器，防止意外事故發生；
4、混合器適宜安裝在水泵的吸水側。
SQS汽水混合器蒸汽噴入量表（Kg）
水壓
（MPa） | 蒸汽壓力（MPa） |
0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 |
0.1 | 660 | 910 | 1120 | 1540 | 1950 | 2350 |
0.2 | 0 | 820 | 1120 | 1540 | 1950 | 2350 |
0.3 | / | 0 | 940 | 1540 | 1950 | 2350 |
0.4 | / | / | 0 | 1480 | 1950 | 2350 |
0.5 | / | / | / | 1180 | 1890 | 2350 |
SQS型汽水混合器蒸汽噴入量換算系數表
HQS
（m3/h） | 1.2 | 2.5 | 4.5 | 7.0 | 10 | 16 | 25 | 35 | 60 | 105 | 165 |
系數 | 0.26 | 0.26 | 1 | 1 | 1 | 3.7 | 3.7 | 3.7 | 10.8 | 10.8 | 10.8 |

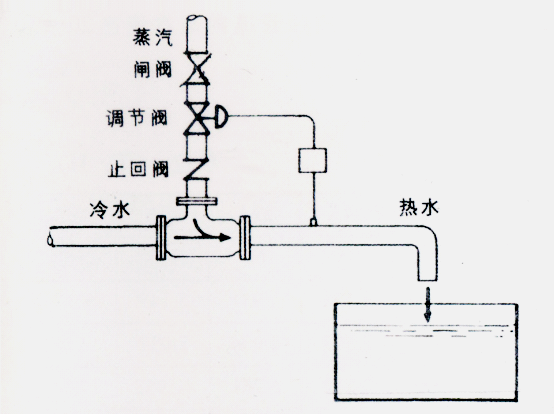

四、SQS型汽水混合器安裝與使用
1、混合器可水平安裝，也可以豎直向上安裝，蒸汽入口應向上或水平；
2、混合器前后裝設閥門、壓力表及溫度計，以便于觀察和調節加熱器工作狀況；
3、混合器啟動時，應先通水，再通汽；停機時，先關斷汽源，再斷水。
