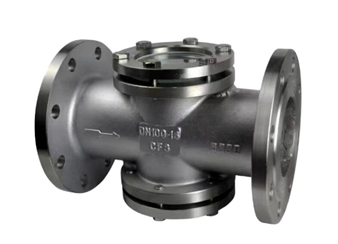

SG-ZT型管道直通視鏡/四通視鏡
訂貨參數
1、公稱直徑：DN15~DN250；
2、接緣材質：碳鋼、襯里、不銹鋼、雙相鋼等；
3、蓋板材質：碳鋼、不銹鋼、雙相鋼等；
4、玻璃材質：鋼化硼硅、高硼硅、鋁硅玻璃等；
5、墊片材質：NAS、PTFE、硅膠、氟橡膠等；
6、介質參數：介質名稱、操作溫度、操作壓力；
7、其他要求：長度要求或者大規格尺寸
一、產品簡介
管道直通視鏡，通常也被叫成四通視鏡，是工業管道裝置上的主要附件之一，通過它能隨時觀察管道中液體、氣體、蒸汽等介質流動反應情況，監視生產，避免生產過程中事故發生。經常用于石油、化工、化纖、制藥等生產管路中。
二、結構形式
三、性能參數
1、主體材質：碳鋼、304、304L、316、316L、玻璃鋼、襯里；
2、視窗材質：鋼化硼硅玻璃、高硼硅玻璃、石英玻璃；
3、螺帽螺栓：B7/2H、A2-70、A4-70等；
4、密封墊片：丁晴橡膠墊片、聚四氟乙烯墊片、耐高溫四氟墊、金屬墊片、石墨墊片；
5、密封面:突面(RF）、平面(FF) 、凹凸面(MFM)、榫槽面(TG) ；
6、連接方式:法蘭連接、內螺紋連接、外螺紋連接、對焊連接、卡箍連接；
7、法蘭標準:HG20592、GB、SH、HGl、JB、ANSI、JIS;
8、制造、檢測標準：HG/T4284-2011;
9、工作溫度：碳鋼: -30℃~ +350℃、不銹鋼: -80℃~ +480℃；
10、玻璃耐溫：鋼化硼硅玻璃: ≤280℃、高硼硅玻璃≤450℃、石英玻璃:≤850℃、允許急變溫度<60℃;
11、玻璃耐壓：鋼化硼硅玻璃片: ≤3.0MPa、石英玻璃片: ≤5.0MPa、玻璃筒:<0.6MPa ;
12、外表油漆：碳鋼:防腐油漆、不銹鋼:酸洗處理或拋光處理。
四、維護與保養
1、管道直通視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵；
2、視窗玻璃屬宜損件，安裝視鏡時要小心輕放，視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損傷并且不粘油脂。在緊固螺釘前確定視鏡座與蓋子安裝正確，然后慢慢對角緊固螺釘；
3、玻璃耐溫耐壓有一定的局限，請嚴格執行說明書上之規定；
4、允許急變溫度<60℃，玻璃因溫差過大會(huì )破裂。
