SQZD-1型立式全自動清洗過濾器
訂貨參數
1、公稱直徑：DN50（2”）~DN500（20”)；
2、閥體材質：碳鋼、不銹鋼、雙相鋼等；
3、濾芯材質：不銹鋼、雙相鋼等；
4、過濾精度：20um-4000um；
5、介質名稱、流量要求、操作壓力、操作溫度、壓降要求；
6、連接方式：法蘭連接（要提供相應標準）；
7、控制方式：壓差、定時、手動及PLC；
8、其他要求：電機、排污閥、壓差部件品牌要求
部件說明：
1、減速機；2、緊固件；3、筒體盲板；4、墊片；5、筒體法蘭；6、進口法蘭；7、進出口接管；8、支撐板；9、濾筒；10、筒體；11、毛刷組件；12、放凈口；13、支腿；14、出口法蘭；15、壓力表；16、控制箱；
一、產品簡介
SQZD-1型立式全自動清洗過濾器是一種先進的、易操作的自動清洗過濾器。它由一臺電機驅動自動清洗裝置，利用系統自身的壓力及水源清洗濾網，實現連接、自動的過濾操作，自動清洗模式為刷式自動清洗過濾器，廣泛用于冶金、化工、石油、造紙、醫藥、采礦、電力、城市給水等領域。
SQZD-1型立式全自動清洗過濾器設有多個過濾清洗裝置，當水從過濾器進水口進入分別進入各濾筒內部，雜質被阻攔在過濾筒內壁，過濾后的干凈水從出水口流出，當濾筒內壁的雜質越積越多時，自清洗過濾器進出口的壓差達到預設值或達到清洗時間或手動預制時，過濾器將開始自清洗過程，整個自清洗過程包含兩個步驟：打開位于自清洗過濾器上的自動排污閥；電機帶動自清洗過濾器濾網內的清洗系統，被濾網所阻攔下來的雜質從排污閥排出。，清洗時系統不斷流，自清洗過濾器的整個運行過程由隨機配備的一個智能控制箱來控制�？刂品绞娇蛇x壓差、時間、手動及PLC控制。
二、產品優勢
1、SQZD-1型立式全自動清洗過濾器可實現在線自動清洗、自動排污等功能，不影響生產，降低拆卸過程中的安全隱患，減少人工成本；
2、SQZD-1型立式全自動清洗過濾器采用約翰遜濾網，結實耐用，且清洗方便；
3、SQZD-1型立式全自動清洗過濾器外觀進行拋丸或者打磨處理，碳鋼材質需兩遍底漆+面漆；
4、包裝統一采用標準木箱。
三、安裝注意事項
水平安裝，按照閥體進出口標識進行管道連接。
四、常見金屬絲網參數表

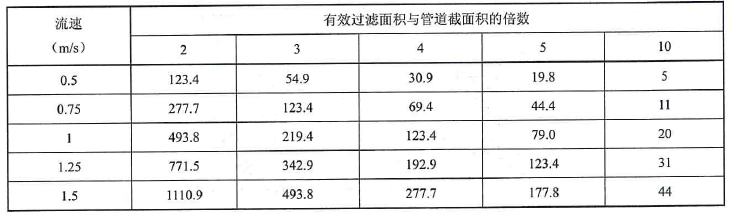

五、自清洗過濾器的壓力降值
*單位：Pa。
六、產品涉及的相關規范
? HG/T21637-2011--------《化工管道過濾器系列》
? GB/T5330-2003----------《工業用金屬絲編織方孔篩網》
? SH/T3059-2012-----------《石油化工管道設計器材選用規范》
? JB/T10410-2014----------《工業用水自動反沖洗過濾器》
? HG/T3730-2004-----------《工業水和冷卻水凈化處理濾網式全自動過濾器》
? GB/T30176-2013----------《液體過濾用過濾器》
? GB150-2011-----------------《鋼制壓力容器》
