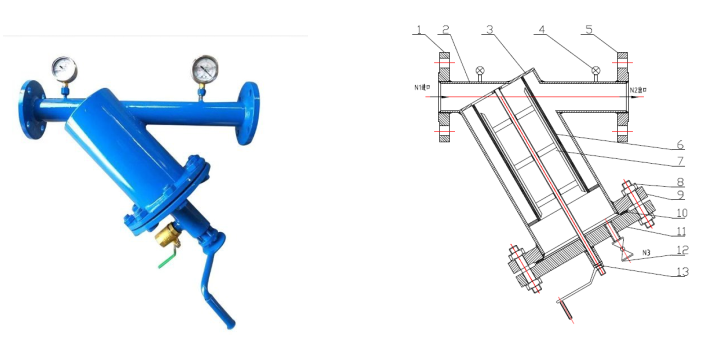

部件說明：
1、進口法蘭；2進出口接管；3、筒體；4、進出口壓力表；5、出口法蘭；6、濾筒；7、毛刷；8、緊固件；9、筒體法蘭；10、墊片；11、筒體盲板；12、放凈口；13、手搖裝置；
一、產品簡介
為了克服現有過濾器清洗不便的不足，我公司開發了SSY型手搖刷式過濾器，該過濾器不需拆下濾筒、濾網等組件，可以直接在管道上將濾網上雜質清除，不需要停機或啟動備用流程系統，不間斷供水，保證過濾后的水質、水量，方便快捷。
SSY型手搖刷式過濾器主要由筒體、端蓋、濾筒、濾網、帶手柄的不銹鋼刷、排污閥及壓力表等部件組成。其端蓋與筒體用螺栓連接，濾筒裝在筒體內，濾網裝在濾筒內，在濾網內還有一轉軸，轉軸上裝有刷子，刷子緊貼在濾網上，轉軸在筒體外有一搖手，在端蓋與轉軸連接處還有一排污閥，排污閥一般為手動球閥。當需要清洗濾網上雜質時，搖動搖手，帶動轉軸和刷子旋轉，刷子將濾網上雜質刷下，同時打開排污閥，在管道介質壓力的作用下，將雜質從排污閥排出，完成清洗過程。
二、產品優勢
1、SSY型手搖刷式過濾器可進行在線清洗濾網，不影響生產，降低拆卸過程中的安全隱患，減少人工成本；
2、SSY型手搖刷式過濾器采用約翰遜濾網，結實耐用，且清洗方便；
3、SSY型手搖刷式過濾器外觀進行拋丸或者打磨處理，碳鋼材質需兩遍底漆+面漆；
4、包裝統一采用標準木箱。
三、安裝注意事項
手搖刷式過濾器可水平或垂直安裝，但應注意水流方向與外殼箭頭方向應一致，垂直時要求水流方向是自上而下。

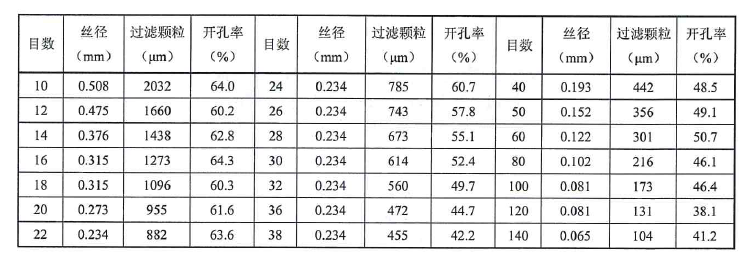

四、常見金屬絲網參數表
五、手搖刷式過濾器的壓力降值
*單位：Pa。
六、產品涉及的相關規范
? SH/T 3411-2017---------《石油化工泵用過濾器選用、檢驗及驗收規范》
? HG/T21637-2011--------《化工管道過濾器系列》
? GB/T5330-2003----------《工業用金屬絲編織方孔篩網》
? GB/T14382-2008---------《管道用三通過濾器》
? SH/T3059-2012-----------《石油化工管道設計器材選用規范》
