SXQ型消氣過濾器
訂貨參數
1、公稱直徑：DN25（1”）~DN200（8”)；
2、閥體材質：碳鋼、不銹鋼、雙相鋼等；
3、濾芯材質：不銹鋼、雙相鋼等；
4、過濾精度：建議小于200目（74um）；
5、介質名稱、流量要求、操作壓力、操作溫度、壓降要求；
6、連接方式：法蘭連接（要提供相應標準）；
部件說明：
1、排氣口；2緊固件；3、筒體盲板；4、墊片；5、筒體法蘭；6、側部排氣口；7、浮球裝置；8、筒體；9、進口法蘭；10、濾籃；11、底板；12、支腿；13、放凈口；14、出口法蘭；
一、產品簡介
SXQ型消氣過濾器是流量計的附屬設備，集過濾、消氣為一體的產品。既能過濾管道液體中的雜質，又能排除液體中的氣體。該產品體積小、設計合理，拆卸、清洗方便快捷，是保證液體流量計長期安全工作不可或缺的輔助裝置。
液體流經消氣過濾器時，液體中的雜質由過濾網過濾。干凈的液體進入消氣過濾器內腔后，液體中所含氣體上升到消氣器殼體上部，形成氣體空間，，出現油氣界面。隨著氣體量的增加，氣體空間不斷擴大，液面不斷下降，浮球在自重的作用下，隨著液面下降，帶動連桿機構，打開閥門，使氣體推動膜片，快速開啟閥門排氣。隨著氣體的排出，液面會(huì )迅速上升，浮球也隨之上升，并帶動連桿機構，關閉閥門，使液體不能外溢，當氣體又聚積到一定程度，排氣閥又重新打開排氣，如此循環工作。這樣經過濾和消氣后，介質就達到了油、氣、固三者分離的目的，從消氣過濾出口流出的便是潔凈且不含氣體的液體。
二、產品優勢
1、SXQ型消氣過濾器采用焊接工藝制造，由接管、主管、濾籃、浮球裝置、法蘭、法蘭蓋、閥門等組成；
2、SXQ型消氣過濾器側部設置手動閥門排氣，頂部設置自動排氣閥，且有球閥保護，方便維修；
3、消氣過濾器外觀進行拋丸或者打磨處理，碳鋼材質需兩遍底漆+面漆；
4、包裝統一采用標準木箱。
三、安裝注意事項
按照閥體所標示的箭頭進行管道安裝。
四、常見金屬絲網參數表

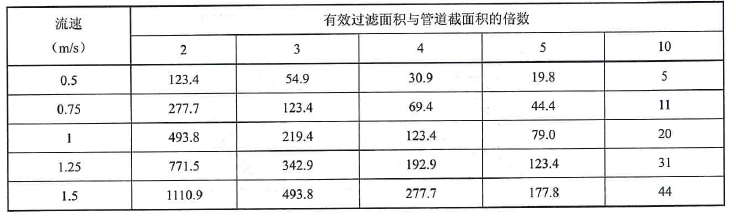

五、消氣過濾器的壓力降值
*單位：Pa。
六、產品涉及的相關規范
? SH/T 3411-2017---------《石油化工泵用過濾器選用、檢驗及驗收規范》
? JB/T7538-2016------《管道用籃式過濾器》
? HG/T21637-2011--------《化工管道過濾器系列》
? GB/T5330-2003----------《工業用金屬絲編織方孔篩網》
? GB/T14382-2008---------《管道用三通過濾器》
? SH/T3059-2012-----------《石油化工管道設計器材選用規范》
