SRBIF型直通平底籃式過濾器
訂貨參數
1、公稱直徑：DN25（1”）~DN300（12”)；
2、閥體材質：碳鋼、不銹鋼、雙相鋼等；
3、濾芯材質：不銹鋼、雙相鋼等；
4、過濾精度：建議小于200目（74um）；
5、介質名稱、流量要求、操作壓力、操作溫度、壓降要求；
6、連接方式：法蘭連接（要提供相應標準）；

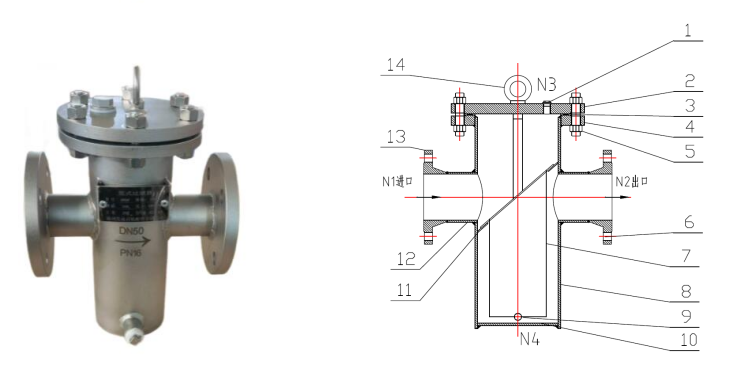

部件說明：
1、排氣口；2、筒體盲板；3、墊片；4、筒體法蘭；5、緊固件；6、出口法蘭；7、濾籃；8、筒體；、放凈口；10、底板；11、斜度板；12、進出口接管；13、進口法蘭；14、吊環。
一、產品簡介
SRBIF型直通平底籃式過濾器屬于管道粗過濾器，可用于液體、氣體或其他介質大顆粒物過濾。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。
當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
籃式過濾器相對于Y型以及T型過濾器來說，其過濾面積較大，可以避免頻繁清洗濾筒的情況，使用過程中過濾效果更為穩定。
二、產品優勢
1、SRBIF型直通平底籃式過濾器采用焊接工藝制造，由接管、主管、濾籃、法蘭、法蘭蓋及緊固件等組成；
2、籃式過濾器過濾面積大，清洗以及更換濾筒的頻次低，大大降低人工成本，也降低更換過程中的事故隱患；
3、籃式過濾器外觀進行拋丸或者打磨處理，碳鋼材質需兩遍底漆+面漆；
4、包裝統一采用標準木箱。
三、安裝注意事項
按照閥體所標示的箭頭進行管道安裝。
四、常見金屬絲網參數表

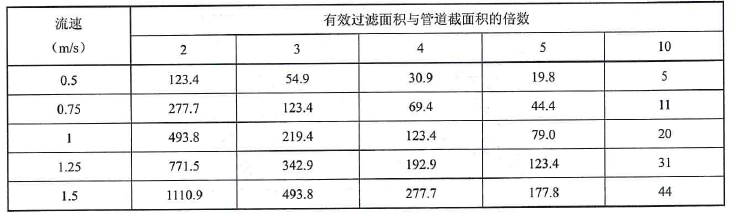

五、籃式過濾器的壓力降值
*單位：Pa。
六、產品涉及的相關規范
? SH/T 3411-2017---------《石油化工泵用過濾器選用、檢驗及驗收規范》
? JB/T7538-2016------《管道用籃式過濾器》
? HG/T21637-2011--------《化工管道過濾器系列》
? GB/T5330-2003----------《工業用金屬絲編織方孔篩網》
? GB/T14382-2008---------《管道用三通過濾器》
? SH/T3059-2012-----------《石油化工管道設計器材選用規范》
