SRTIII型直流T型過濾器
訂貨參數
1、公稱直徑：DN50（2”）~DN600(24”)；
2、閥體材質：碳鋼、不銹鋼、雙相鋼等；
3、濾芯材質：不銹鋼、雙相鋼等；
4、過濾精度：建議小于200目（74um）；
5、介質名稱、流量要求、操作壓力、操作溫度、壓降要求；
6、連接方式：對焊連接、法蘭連接（要提供相應標準）；

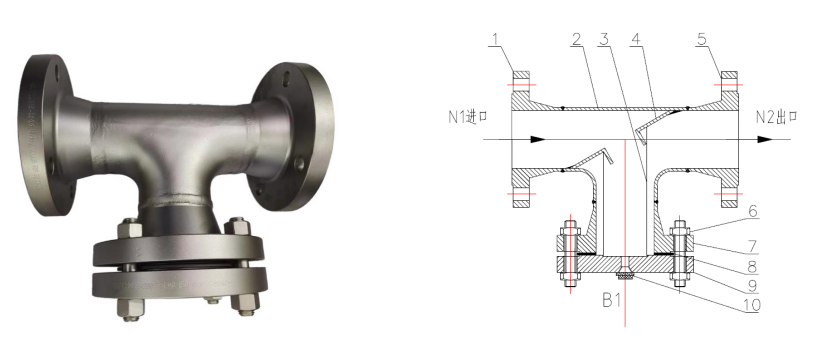

SRTIIIF型法蘭連接直流T型過濾器
部件說明：
1、進口法蘭；2、閥體；3、濾芯；4、斜度板；5、出口法蘭；6、緊固件；7、中部法蘭；8、墊片；9、盲板； 10、排污口；

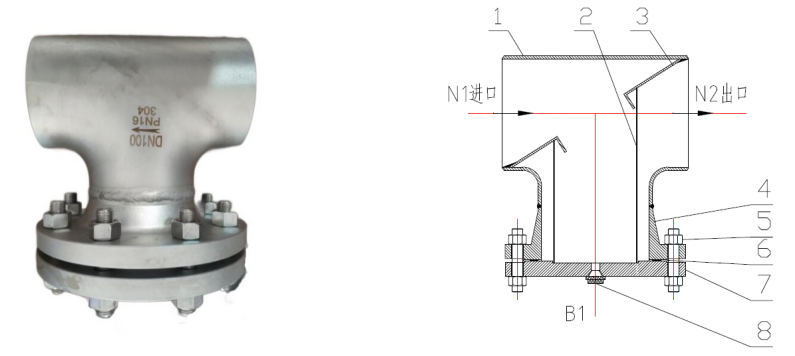

SRTIIIW型對焊連接直流T型過濾器
部件說明：
1、進口法蘭；2、閥體；3、濾芯；4、斜度板；5、出口法蘭；6、緊固件；7、中部法蘭；8、墊片；9、盲板； 10、排污口；

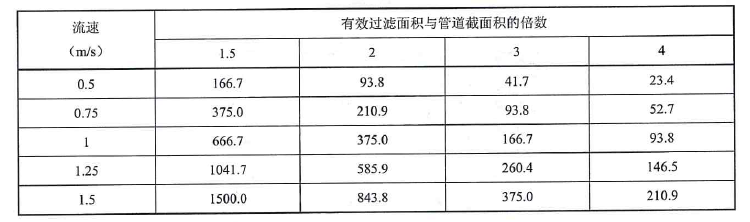

五、T型過濾器的壓力降值
*單位：Pa。
六、產品涉及的相關規范
? SH/T 3411-2017---------《石油化工泵用過濾器選用、檢驗及驗收規范》
? HG/T21637-2011--------《化工管道過濾器系列》
? GB/T5330-2003----------《工業用金屬絲編織方孔篩網》
? GB/T14382-2008---------《管道用三通過濾器》
? SH/T3059-2012-----------《石油化工管道設計器材選用規范》
