一、產品簡介
PCL型空氣泡沫發生器垂直安裝固定在油罐頂壁上，是產生和噴射空氣泡沫的滅火配件。
當泡沫消防車或固定消防泵供給的泡沫混合液流，經輸送管道通過發生器時，吸入大量空氣泡沫，將泡沫噴入燃燒液面上形成泡沫層或一層膜，是低倍數液上噴射泡沫滅火系統的關鍵配件。
適用于獨立的甲、乙、丙類液體儲罐庫區和消防設施不足的企業附屬甲、乙、丙液體儲罐區。
二、技術參數
型 號 | 額定進口壓力(MPa) | 工作壓力范圍 | 額定混合液量(L/S) | 發泡倍數 | 特性系數K值 |
PCL4 | 0.5 | 0.3~0.6MPa | 4 | ≥6 | 108 |
PCL8 | 8 | 215 |
PCL16 | 16 | 430 |
PCL24 | 24 | 645 |
客戶可根據使用需要選擇不同的額定流量值，不同的額定流量配備相應的噴射孔板。
混合液流量Q：Q=K·
（ Q：L/S、Ｐ：ＭＰａ）
發生器適合配用： ３％和６％各種類型泡沫液。
三、結構原理
PCL型立式泡沫發生器主要由殼體組，泡沫噴管組和導流板三個部分組成。
當泡沫混合液流過發生器噴嘴時，形成擴散的霧化射流，在其周?chē)a(chǎn)生負壓，從而吸入大量空氣形成空氣泡沫�？諝馀菽ㄟ^(guò)泡沫噴管和導流板輸入儲罐內，沿罐壁淌下，平穩地覆蓋在燃燒液面上，進行滅火。
四、使用說明
1、泡沫液發生器進口標定工作壓力為 0.5MPa，也可以在 0.3~0.5MPa 壓力范圍內使用，但混合液量和泡沫液量相應變化。
2、消防泵供水系統，可以配套使用壓力式空氣泡沫比例混合裝置或換泵式比例混合器向發生器輸送空氣泡沫混合液。
3、本產品器適用配用3%型和6%型各種類型泡沫液。
4、為防止易燃液體儲罐內空氣蒸發外泄，殼體出口端口必須安裝密封玻璃，該玻璃一面刻有易碎裂痕，混合液流壓力在 0.1~0.2MPa時即可沖碎。有易碎裂痕的一面應朝噴出口方向安裝。
5、導流板安裝在儲罐內壁上，保證泡沫液沿罐壁淌下，均勻地覆蓋在燃燒液面上，以提高滅火效果。

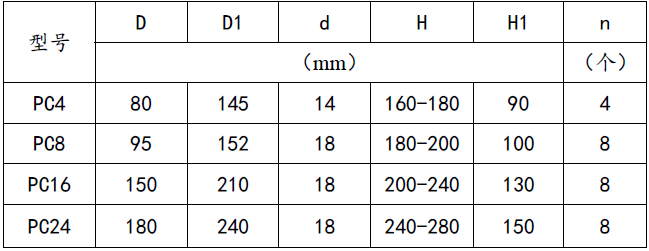

五、結構尺寸
六、安裝
1、立式發生器，是立式固定安裝在甲、乙、丙類液體儲罐上部。
2、發生器不宜安裝在儲罐頂部。用于外浮頂儲罐時，應安裝在儲罐頂端的泡沫導流罩上。
安裝發生器時應先在儲罐壁上開孔，儲罐上部要留有足夠的空間，發生器進口要高于儲罐儲存液面線一定尺寸，以免影響泡沫質量及泡沫形成，并防止液體從發生器口流出。（開孔尺寸參見外形尺寸圖中所示）。

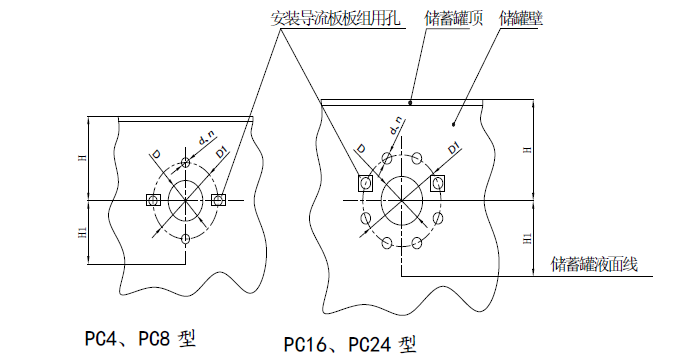

罐體開孔與罐體液面線及頂部的位置尺寸圖：
七、安裝注意事項
1、如果使用發生器用于撲救水溶性甲、乙、丙類液體火災，導板組則不適用，而應換成其他合適的緩沖裝置（如降落槽、泡沫溜槽等）。
2、發生器的噴嘴不能被雜物堵塞。在泡沫系統安裝完畢進行噴水試驗前，可將噴嘴拆下，密封玻璃處用鐵板擋住，然后對管道進行沖洗，待確保管道中無雜物后再將噴嘴裝好，然后進行泡沫系統調試。
3、為防止儲罐內氣體從發生器處外泄,在發生器殼體組出口端裝有密封玻璃。密封玻璃一面有易碎劃痕，有劃痕面應朝出口方向安裝。密封玻璃受到0.2MPa壓力混合液沖擊時將破碎。密封玻璃應在泡沫系統調試后再安裝。每使用一次或其他原因造成密封玻璃損壞，應及時更換。
4、發生器也可用于向儲罐防護堤內噴射泡沫撲救防護堤內流淌火災。安裝在防護堤外使用時，應安裝在能使泡沫流淌至燃燒液面的擋板上。
5、發生器安裝在直徑較小的儲罐壁上，連接法蘭平面與儲罐壁圓弧面連接處有密封困難時，可采取增加墊片或采取將連接法蘭焊接在儲罐壁上的辦法。
6、特殊情況下發生器的安裝應本著不影響發生器性能為原則，如噴管組的直徑可稍大但不要小，長度可稍長但不要短；導板組或其他緩沖裝置只能有不能無。導板組改換成其他緩沖裝置時，其與儲罐壁連接方式，應按緩沖裝置的結構具體確定，其要求滿足前面所述的原則。
7、為保證安全，應在發生器下設支撐架等。發生火災時可能產生儲罐破裂或變形而使發生器及管道遭到損壞，為減輕損壞應在發生器進口管道中安裝一段能起緩沖作用的金屬軟管或采取其他措施。

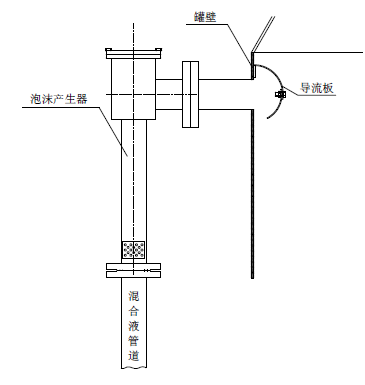

八、安裝示意圖
