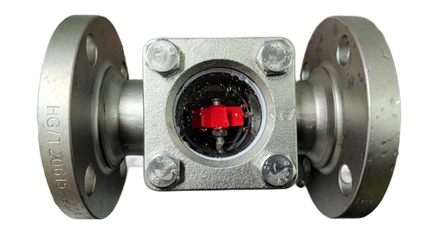

SG-YL型葉輪視鏡/水流指示器
訂貨參數
1、公稱直徑：DN15~DN250；
2、接緣材質：碳鋼、襯里、不銹鋼、雙相鋼等；
3、蓋板材質：碳鋼、不銹鋼、雙相鋼等；
4、玻璃材質：鋼化硼硅、高硼硅、鋁硅玻璃等；
5、葉輪材質：PP、PTFE；
5、墊片材質：NAS、PTFE、硅膠、氟橡膠等；
6、介質參數：介質名稱、操作溫度、操作壓力；
7、其他要求：長度要求或者大規格尺寸
一、產品簡介
葉輪視鏡又稱流量指示器（葉輪指示器；葉輪視鏡；水流指示器；油流觀察 器；液流顯示器；流量觀察器）屬視鏡類是觀察管道內介質流動情況的必要附件。
當管道里的介質通過葉輪視鏡時會(huì )推動表體里面的葉輪轉動，通過視窗觀察葉輪的轉動確定管道是否有介質流動。
用于觀察液體、氣體介質的渾濁程度及是否流動。廣泛用于冷卻系統、潤滑 系統、供燃料系統、石油、化工、化纖、醫藥、食品等工業生產裝置中，能隨時 觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附件。

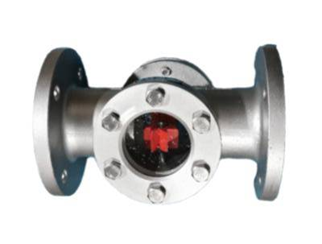

二、結構形式
三、性能參數
1、主體材質：碳鋼、304、304L、316、316L；
2、視窗材質：鋼化硼硅玻璃、高硼硅玻璃、石英玻璃；
3、葉輪材質：PP、PTFE；
4、螺帽螺栓：B7/2H、A2-70、A4-70等；
5、密封墊片：丁晴橡膠墊片、聚四氟乙烯墊片、耐高溫四氟墊、金屬墊片、石墨墊片；
6、密封面:突面(RF）、平面(FF) 、凹凸面(MFM)、榫槽面(TG) ；
7、連接方式:法蘭連接、內螺紋連接、外螺紋連接、對焊連接、卡箍連接；
8、法蘭標準:HG20592、GB、SH、HGl、JB、ANSI、JIS;
9、制造、檢測標準：HG/T4284-2011;
10、工作溫度：碳鋼: -30℃~ +350℃、不銹鋼: -80℃~ +480℃；
11、玻璃耐溫：鋼化硼硅玻璃: ≤280℃、高硼硅玻璃≤450℃、石英玻璃:≤850℃、允許急變溫度<60℃;
12、玻璃耐壓：鋼化硼硅玻璃片: ≤3.0MPa、石英玻璃片: ≤5.0MPa ;
13、外表油漆：碳鋼:防腐油漆、不銹鋼:酸洗處理或拋光處理。
四、維護與保養
1、葉輪視鏡是用于觀察液體介質的流動反應設備，其視窗玻璃應保持干凈無灰塵；
2、視窗玻璃屬宜損件，安裝視鏡時要小心輕放，視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損傷并且不粘油脂。在緊固螺釘前確定視鏡座與蓋子安裝正確，然后慢慢對角緊固螺釘；
3、葉輪組件長時間工作會(huì )有雜質阻礙轉軸運轉，需要拆卸清理；
4、玻璃耐溫耐壓有一定的局限，請嚴格執行說明書上之規定；
5、允許急變溫度<60℃，玻璃因溫差過大會(huì )破裂。
